ESCANEO 3D, Y METROLOGÍA DIGITAL AL ALCANCE DE TUS EXPECTATIVAS

El escaneo 3D es una gran herramienta para el diseño de productos, mejorar el control de calidad y hacer posible la Ingeniería Inversa. Desde verificación dimensional, duplicados de productos, a reparacion de herramental. Contactanos y encontraras la solución para tus proyectos.

DIGITALIZACION 3D

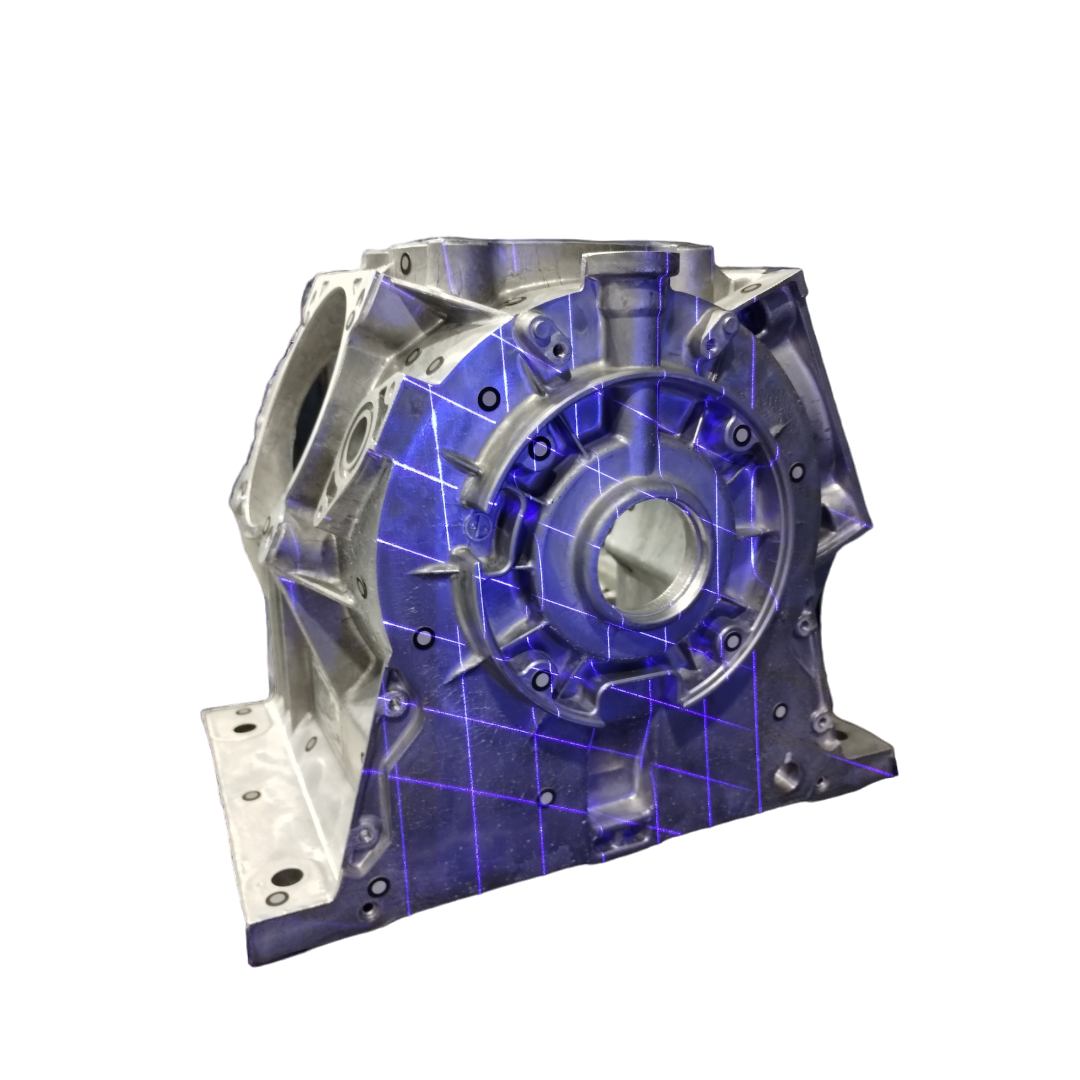

El escaneo 3D es el proceso de adquisición de datos de un objeto. Esta fase requiere lo que llamamos estrategia de escaneo, es decir elegir la mejor herramienta de escaneo, preparar la pieza, realizar el escaneo de la pieza para capturar la información que describa las características geométricas como escalones, ranuras y huecos. Los escáneres tridimensionales son empleados para escanear la geometría de las piezas, produciendo nubes de puntos, que definen la geometría de la superficie.

SELECCIONA UNA CATEGORÍA Y SOLICITA AHORA TU SERVICIO DE ESCANEO 3D.

¿PARA QUE PUEDES  UTILIZAR UNA DIGITALIZACIÓN 3D?
  • Control de calidad
  • Conversión de los datos en Archivos para Impresión 3d.
  • Inspección
  • Ingeniería Inversa
  • Manufactura CNC
DIGITALIZACIÓN DESDE $754 MXN

Usos principales: Impresión 3d, Manufactura CNC, creación de superficies en CAD usando Geomagic Studio, PolyWorks , Solidworks, NX, CATIA, etc.

Esta categoría aplica para:
  • Partes con geometría sencilla.
  • Sin huecos, ranuras, barrenos, cuerdas, grabados o letras en bajo o altorrelieve.
  • Dimensiones entre 5 y 20 cm máximo.
  • La información de la pieza se debe encontrar solo en el lado A.
  • El requerimiento de precisión dimensional no excede 0.1 mm
  • Malla poligonal cerrada entregable en STL u OBJ.
Ventajas: Al ser una malla poligonal cerrada de calidad puede usarse en variedad de aplicaciones.
Desventajas: Requiere edición posterior y para ser convertida a superficies CAD requieres un software de Ingeniería inversa y experiencia previa realizando el proceso.
DIGITALIZACIÓN DESDE $1450 MXN

Usos Principales: Impresión 3d, Manufactura CNC, edición para simetría, corrección y adición o remoción de detalles utilizando Z-Brush, Blender, Maya, 3dMax.

Esta categoría aplica para:

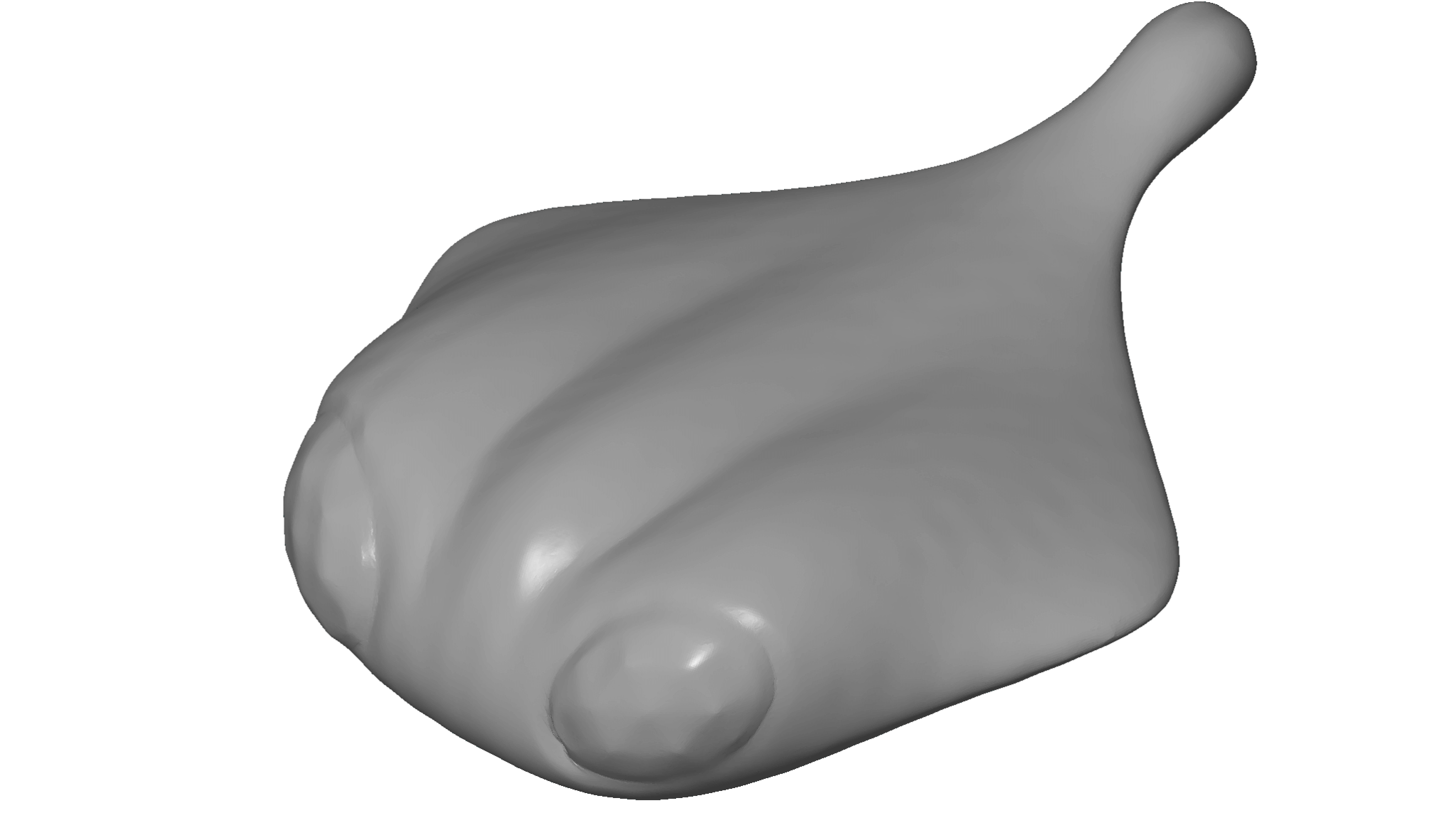

  • Esculturas en cualquier material.
  • Modelos en arcilla, plastilina, yeso con formas humanas, animales o abstractas.
  • Dimensiones de hasta 3 metros.
  • El requerimiento de precisión dimensional no excede 0.1 mm
  • Archivo digital entregable en STL u OBJ compatibles con cualquier software de Escultura digital( con un cargo extra es posible entregar el archivo a color)
DIGITALIZACIÓN DESDE $3450 MXN

Usos  Principales: Impresión 3d, Manufactura CNC, documentación de producto, Modificación del diseño, muestra física única sin modelo Solido, Copias de producto.

Esta categoría aplica para:

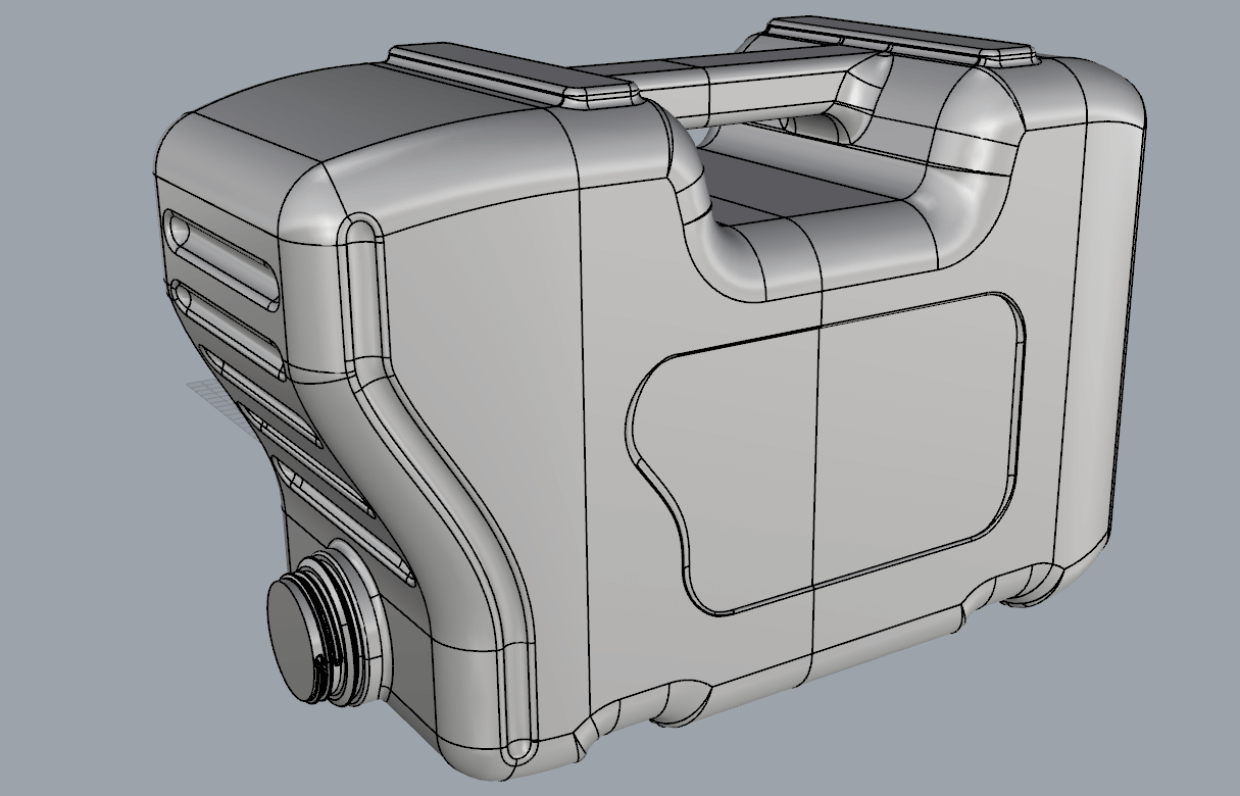

  • Contenedores, envases, botellas, carcasas etc.
  • Dimensiones entre 5 y 50 cm máximo.
  • Precisión garantizada de 0.05mm
  • Archivos entregables en Formatos STEP, IGES y XT compatibles con todos los Software CAD.
DIGITALIZACIÓN DESDE $6,250MXN

Usos Principales: Actualización o ajuste, reparación por daño, desgaste o rotura, documentación por falta de planos.

Esta categoría aplica para:
  • Moldes, troqueles, partes de maquinas.
  • Cualquier nivel de complejidad
  • Hasta 50 cm
  • Precisión desde 0.05 a 0.1 mm
  • Archivos entregables en IGES,STEP y XT compatibles con todos los Software CAD.
DIGITALIZACIÓN DESDE $6250 MXN
Esta categoría aplica para:
  • Partes pequeñas con alto detalle.
  • Con características geométricas muy especificas, tales como cuerdas, grabados, relieves finos, o precisión muy cerrada.
  • Dimensiones entre 2 y 10 cm máximo.
  • Precisión desde 0.02 a 0.05 mm
  • Archivo entregable en IGES, STEP y XT
DIGITALIZACIÓN DESDE $12,250 MXN
Categoría de partes aplica para:

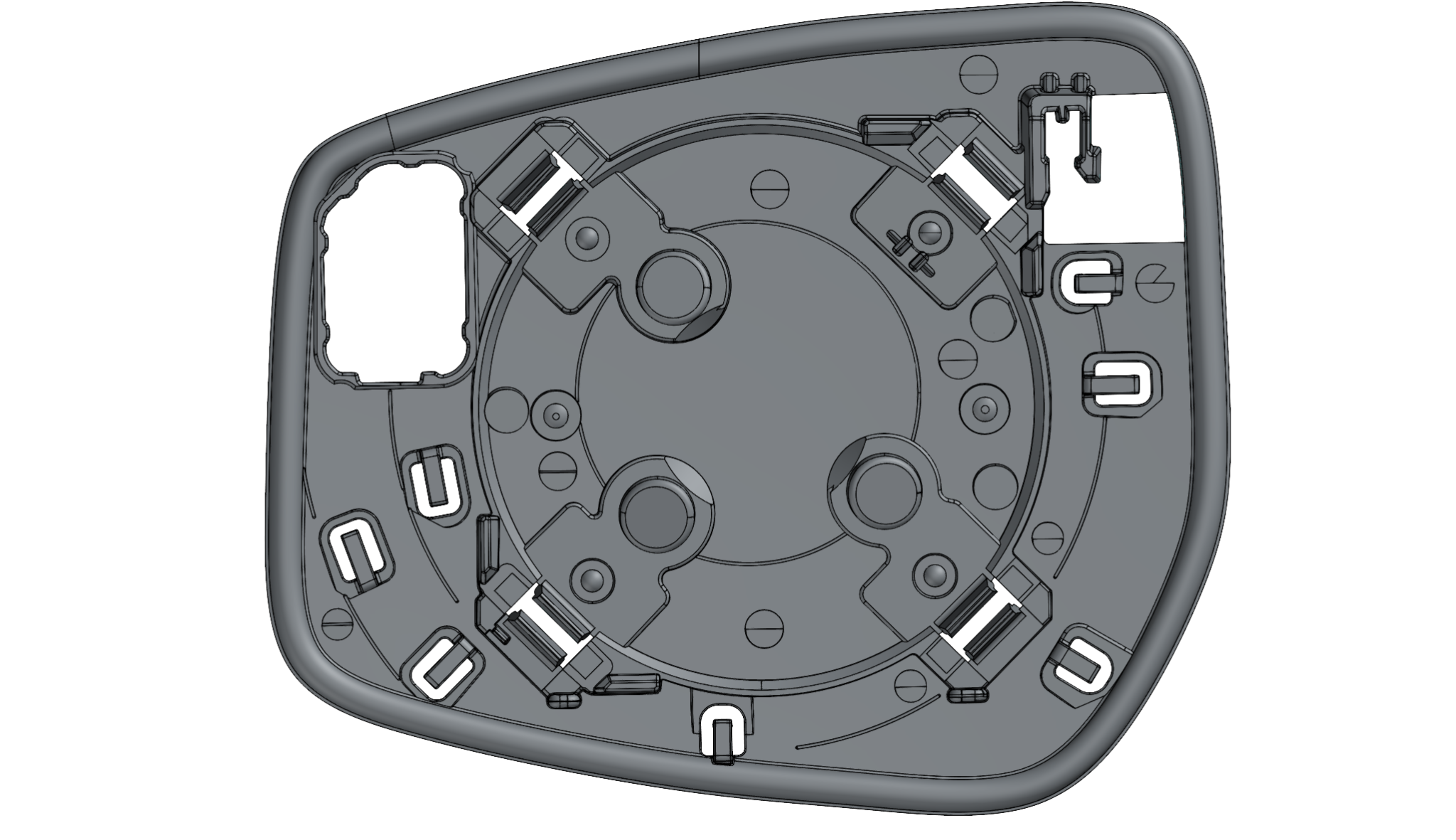

  • Piezas en solitario relacionadas con carrocería pertenecientes a automóviles como Salpicaderas, puertas, cristales, elementos estructurales seccionados etc.
  • Partes en solitario pertenecientes a motocicletas y otros vehículos como, carenados, asientos, tableros, consolas etc.
  • Partes de motor, soportes, rines, carcasas.
  • Precision desde 0.05 a 0.1 mm
  • Archivos entregables en IGES, STEP y XT
DIGITALIZACIÓN DESDE $11,600 MXN
Categoría Vehículos aplica para:
  • Vehículos completos como automóviles, o motocicletas.
  • El servicio se ejecuta unicamente en el exterior del vehículo, no interiores.
  • Archivo entregable unicamente en STL.
DIGITALIZACIÓN DESDE $12,550 MXN
Esta categoría aplica para:
  • Partes con un tamaño superior a los 3 metros.
  • Nuestra experiencia se centra en piezas arqueológicas, muebles, y esculturas.
  • El archivo entregable es unicamente STL.
  • No es posible realizar el proceso para edificaciones tales como casas, departamentos, etc.

PREGUNTAS FRECUENTES



¿Como cotizo un Servicio de Escaneo 3d?

Para cotizar envíanos  fotografías*  al correo servicios@grupoxds.com o via whatsapp al 5517977606 con buena resolución e iluminación, un croquis simple de las dimensiones generales de la(s) piezas(s), así como una descripción concreta y clara de lo que se requiere escanear y en que formato requieres que entreguemos el resultado. Si requerimos mas imágenes o algún otro dato te lo haremos saber, asegurate de que al traer tu pieza cumplas los siguientes requisitos:

  • Totalmente libre de oxido, polvo, pintura gastada, grasa o solventes. (Si recibimos la pieza en estas condiciones se cobrara un cargo extra por concepto de limpieza)

  • Piezas plásticas en color negro deben prepararse con solución para poder escanearse y el plástico puede mancharse permanentemente. ( No nos hacemos responsables si la pieza se mancha)

  • Piezas metálicas es obligatoria la preparación.

  • Piezas transparentes es obligatoria la preparación.
  • Objetos con pintura en buenas condiciones requieren preparación.

*Las fotografías deben ser de frente, perfil y perspectiva de preferencia. Si el objeto tiene detalles, grabados o características muy especificas por favor hacen énfasis en estas zonas con fotografías adicionales.

Mi proyecto no esta en ninguna categoria ¿Significa que no pueden escanear lo que necesito?

Claro que podemos apoyarte! Solo rellena el formulario y nos pondremos en contacto contigo para revisar como aportar una solución de alto valor a tu proyecto.

¿Cuanto va a costar mi proyecto?

El costo real y final  dependerá de diversos factores cada uno de ellos inherente a tu proyecto. En general los proyectos se encuentran en el rango de $1,250 y $ 12,500 pesos. Para conocer el costo especifico de tu proyecto por favor contactanos con la información necesaria y a la brevedad te apoyaremos con una cotizacion formal.

¿En cuanto tiempo esta listo mi escaneo?

En general un servicio de Escaneo 3D que solo requiera generar un archivo en formato STL u OBJ estará listo en un máximo de 1 a 2 días hábiles.

En los casos donde se requiere generar archivos en formatos IGES, STEP y XT, el tiempo puede extenderse hasta 5 días hábiles. Sin embargo todo depende de la complejidad de la pieza, hay casos donde debido a la complejidad el tiempo de desarrollo puede extenderse hasta varias semanas.

Mi proyecto es urgente ¿Puedo ir y me escanean en ese momento?

Entendemos, tu urgencia también es nuestra. Sin embargo existe una calendarización que debemos respetar y esta basada en los tiempos en que cada cliente solicita su servicio.

Hay ocasiones en que no contamos con ningún servicio programado y de ser así podemos atender tu solicitud de manera muy agil, de tal forma que puedes tener el resultado de tu Servicio de Escaneo 3D en fomato STL u OBJ en un máximo de 24 horas*.



*Recuerda que esto solo aplica en caso de que no exista ningún servicio programado previamente y solo cuando el entregable es un archivo STL u OBJ, si requieres un modelo en IGES, STEP y XT el tiempo mínimo de entrega sera de acuerdo a lo estipulado en la cotizacion que realicemos.

¿Para el escaneo es necesario llevar la pieza? Tengo fotografias ¿sirven?

Las fotografías unicamente tienen la función de ayudarnos a definir la complejidad de tu solicitud y elaborar una cotizacion, sin embargo no podemos utilizarlas para ningún otro propósito. El servicio de escaneo 3D solo puede realizarse sobre un objeto físico.

Me queda muy lejos ¿Cuentan con servicio a domicilio?

El 80% de los servicios que realizamos son directamente en nuestras oficinas. Sin embargo hay casos particulares donde se requiere la portabilidad del escáner 3d, a continuación describimos algunos de ellos:

  • Piezas sobredimensionadas.
  • Piezas muy pesadas.
  • Piezas Frágiles.
  • Piezas con propiedad intelectual sensible.
  • La pieza se encuentra al interior de la república Mexicana.

Para los casos anteriormente descritos, se cotizara el servicio en sitio sin embargo todo servicio fuera de nuestras instalaciones genera un cargo extra.

También es posible agendar un servicio de recolección*(con cargo extra) siempre y cuando la pieza no pese mas de 10 Kg, no exceda 50x50x50 cm, y no sea frágil.

*La recolección unicamente aplica para Ciudad de México y Estado de México.

METROLOGÍA DIGITAL

Este proceso permite adquirir datos de prácticamente cualquier objeto físico para realizar una inspección a fondo de todas sus características, se pueden realizar comparaciones dimensionales, análisis de ensambles, de espesor. Te entregaremos un reporte personalizado de medición que  te permitirá hacer cambios, correcciones o validaciones.

¿QUE OBTIENES DE UN SERVICIO DE METROLOGÍA DIGITAL?
  • Reportes dimensionales personalizados

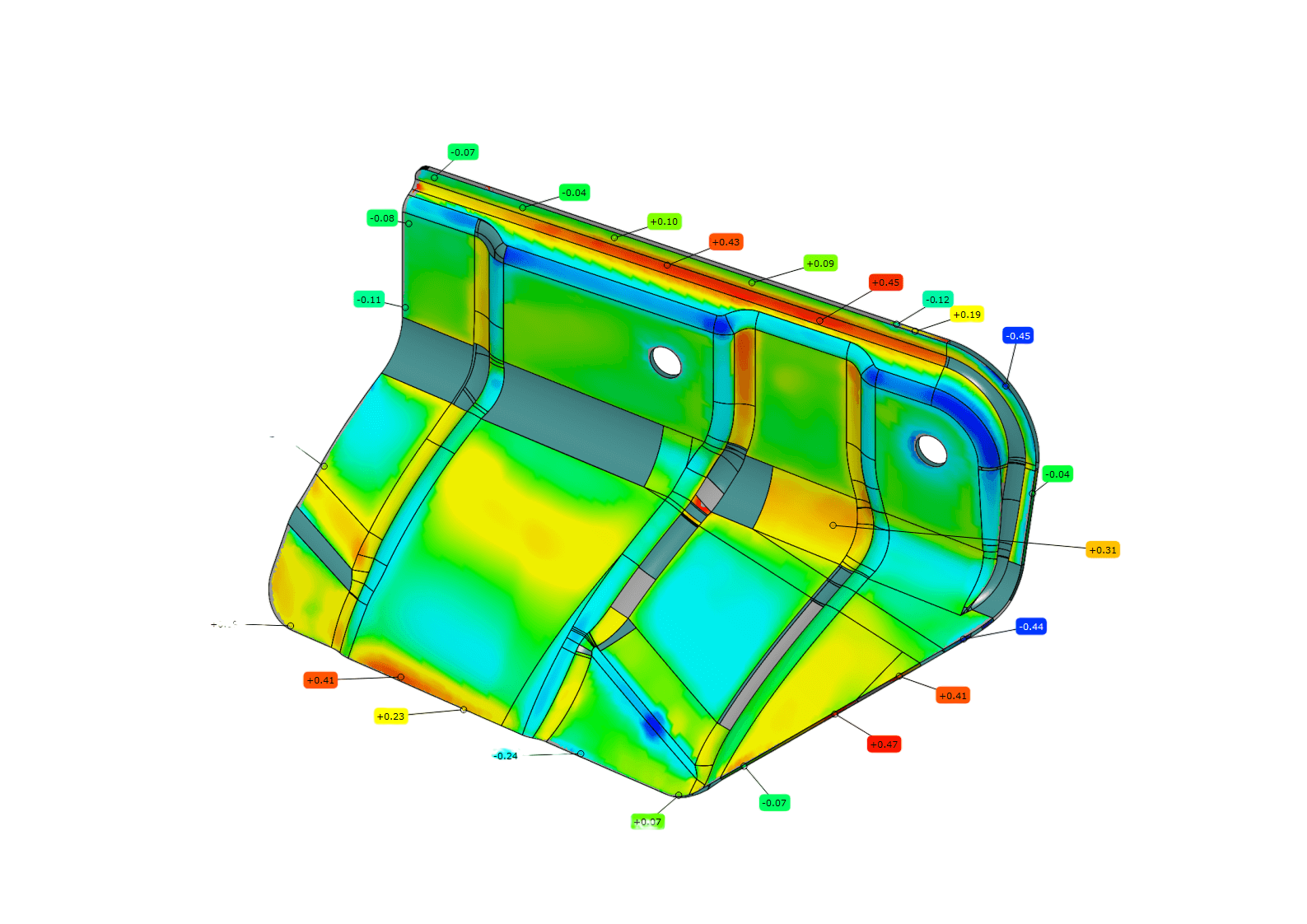

  • Mapas de desviación a color
  • Una eficaz herramienta de validación
  • Inspección de geometrías, secciones y espesores.
COMPARACIÓN  $754 MXN
  • Comparamos el resultado del Escaneo 3d* vs el CAD
  • Reportamos la desviación promedio.
  • Generamos un mapa de desviaciones a color.
  • Archivo digital entregable en PDF.

*Para poder realizar la comparación es necesario haber realizado previamente un servicio de Escaneo 3d con nosotros, no realizamos comparaciones de Escaneos 3d no realizados por Grupo XDS.



REPORTE DIMENSIONAL DESDE $1450 MXN
  • Realizamos la Medición digital* a detalle de tu pieza.
  • Reportamos Espesor, dimensiones y secciones.
  • Generamos mapa de desviaciones a color.
  • Entregamos tu reporte personalizado en PDF.

*Para poder realizar la comparación es necesario haber realizado previamente un servicio de Escaneo 3d con nosotros, no realizamos comparaciones de Escaneos 3d no realizados por Grupo XDS.

¿REQUIERES MAYOR INFORMACIÓN?

Deja tus datos y tus dudas para resolverlas a la brevedad!
